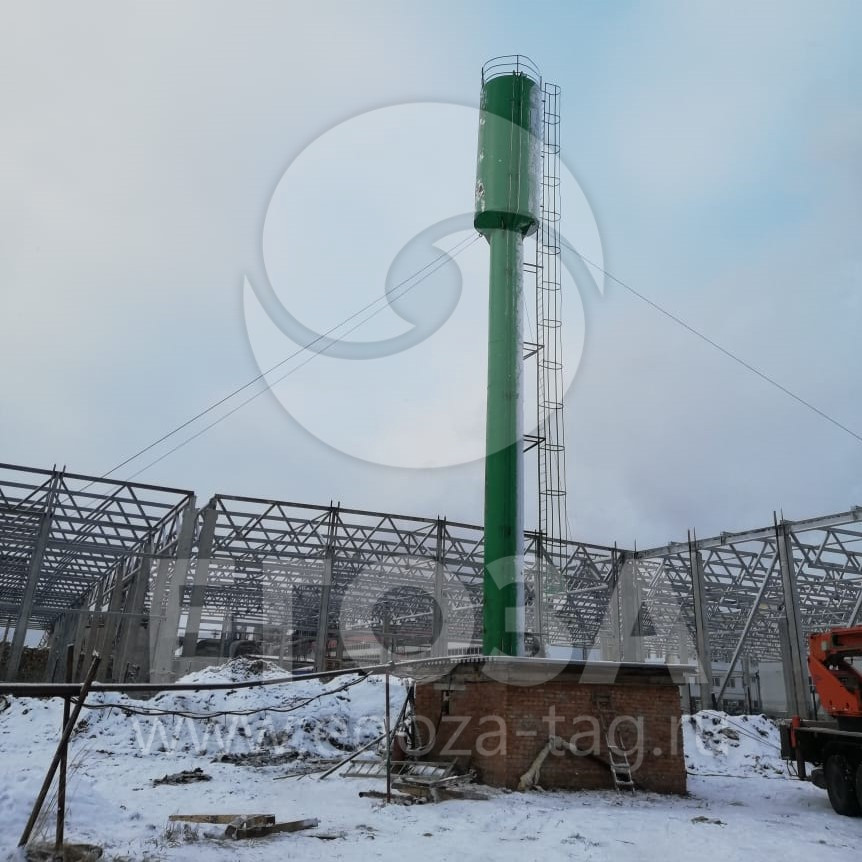

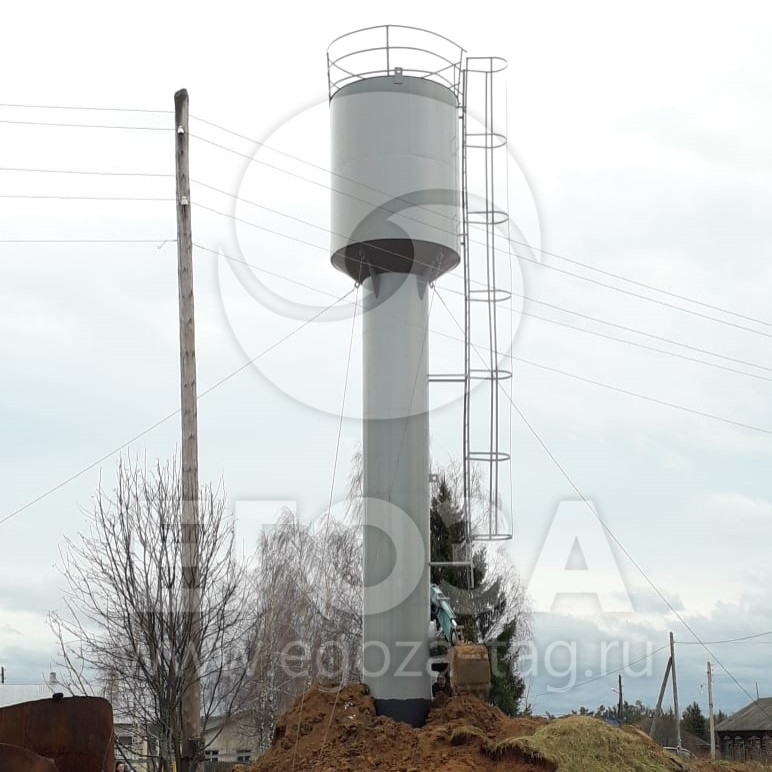

Водонапорная башня Рожновского (по ТУ - ТП)

Цены и технические характеристики

Комплектация ВБР

• Сертификат на ВБР 15-25-50-160 м.куб.
• Сертификат на используемые материалы
• Паспорт на готовое изделие
• Скобы для подъема башни (2-4 шт. толщина 10 мм.)
• Растяжки в кол-ве 4-х шт. (Толщина 9,6-12-16 мм)
• Талрепы (4 шт.)
• Ограждение для верхней части водонапорной башни
• Лестница с защитным ограждением
• Внутренняя лестница
• Люк смотровой (с резинкой ТМКЩ 6 мм и монтажными болтами)
• Люк монтажный (с резинкой ТМКЩ 6 мм и монтажными болтами)
• Льда-удержатели
• Труба подающая (Д=76-89-102)
• Труба отводящая (Д=76-89-102)
• Труба переливная (Д=76-89-102)
• Воздухоотвод (Д=76-89-102)
• Изделие погрунтовано и покрашено снаружи (Грунт «Экспресс»; Эмаль HARDMAX EXPRESS). Цвет на выбор заказчика
• Внутри покрашено железным суриком МА-15 или пищевой краской Цезарь 001

Находитесь в поиске способов отслеживания и корректировки неравномерного потребления воды? Желаете решить проблему хранения запасов жидкости в системе водоснабжения жилых застроек, сельскохозяйственных систем, а также малых организаций?

Водонапорная башня позволит найти ответ на все вышеуказанные вопросы, обеспечивая достижение желаемых результатов.

Водонапорная башня: понятие

Под водонапорной башней принято понимать специальную конструкцию, используемую с целью отслеживания напора воды, ее расхода и формирования запасов в системе водоснабжения.

Традиционно водонапорная башня имеет вид конструкции, которая состоит из бака или резервуара для жидкости цилиндрической формы, и ствола, на котором держится этот бак. Непосредственно ствол и выступает как опора сооружения.

Интересно!

Будучи студентом, Антон Александрович Рожновский работал над дипломной работой о водонапорных башнях. Студенту не только удалось с блеском защитить свой труд и получить квалификацию инженера, но и обеспечить внедрение сооружения в производство и его повсеместное использование, начиная с 1954 г.

Поэтому задаваясь вопросом: «В чем же отличие обыкновенной водонапорной башни от водонапорной башни рожновского?» Можно с уверенностью ответить, что принципиальных отличий не существует, так как последняя является наиболее распространенным видом классического сооружения.

Водонапорная башня рожновского: назначение, применение, особенности

Водонапорные башни системы рожновского объёмом 15 м3, 25 м3, 50 м3 и 160 м3 наиболее часто используются в населенных пунктах малого размера и промышленных площадках для организации непрерывного водоснабжения.

Описываемая конструкция служит палочкой-выручалочкой для оптимального функционирования насосных станций: в то время, когда насосы не работают, из водонапорной башни происходит подача недостающего количества воды.

Водонапорная башня рожновского (ВБР) имеет несколько вариаций, обладающих идентичным внешним видом, но отличающихся емкостью резервуара, высотой опор, диаметром бака и диаметром опоры.

• 15 м3, 25 м3, 50 м3, 160 м3 – возможный объем емкости бака;
• ВБР по ТУ 5265-001-01679841195-2014 и ТП 901-5-29 – возможность изготовления по техническим параметрам;
• 9-25 м – наиболее часто встречаемые параметры высоты;
• 2400-3020 мм – возможные варианты диаметра бака;
• 960-2000 мм – возможные варианты диаметра опоры.

Выбор того или иного параметра обусловлен рядом факторов:

- рельеф местности;

- количество этажей сооружений, обслуживание которых производится;

- анализ и калькуляция потерь напора в сети водопровода;

- расчет объема потребления воды по количеству потребителей (для сельской местности также учитывается расход, например, на полив улиц и прочие нужды населенного пункта) Полученное расчетное число имеет силу в течение 10-15 лет и не требует пересмотра в указанные сроки.

Водонапорная башня рожновского (ВБР 15, 25, 50, 160) используется в различных климатических условиях. Однако применение конструкции невозможно во всех районах и зависит от ряда характеристик:

расчетная температура в зимний период не должна быть ниже минус 35 градусов по Цельсию;

- 100 кгс/м и менее – приемлемая масса снегового покрова;

- 38 кгс/м и менее – возможное давление ветра;

- отсутствии грунтовых вод;

- 6 баллов и ниже – допускаемая сейсмическая активность в районе;

- непучинистые, непросадочные грунты, которым свойственна такая характеристика, как «однородность».

Учет пределов минусовой температуры в той или местности играет решающую роль при установке ВБР. Так, например, в районах вечной мерзлоты или зонах развития карстового процесса установка и эксплуатация водонапорной башни рожновского невозможна.

Районам, в которых температура воздуха в зимний период опускается до минус 20-30 градусов по Цельсию, характерен ряд особенностей эксплуатации.

Эксплуатация конструкции в минусовых условиях

- водообмен должен осуществляться не менее двух раз в сутки при температуре минус 20-30 градусах по Цельсию;

- возможность однократного водообмена при учете ряда характеристик и параметров для температуры ниже минус 20.

Конструкция и установка

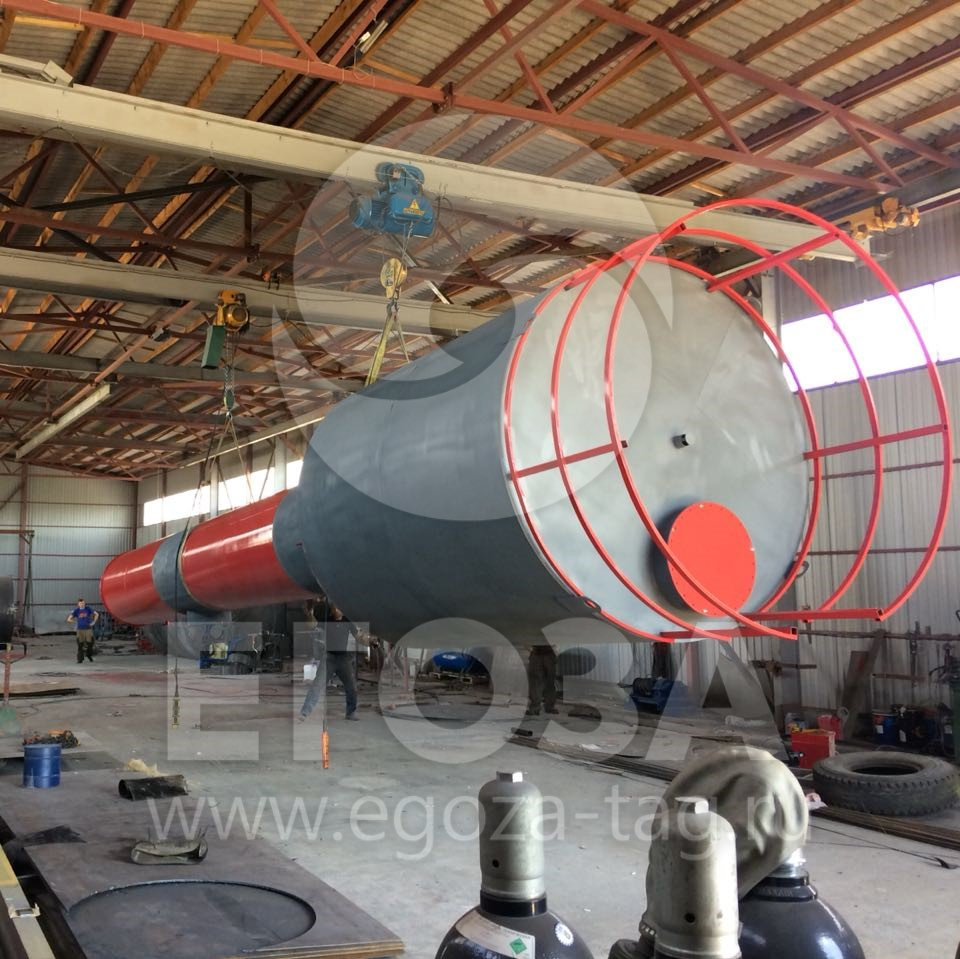

Водонапорная башня рожновского конструируется путем сварки листов и состоит из:

- обечайки цилиндрической формы. Обечайка имеет цилиндрическую крышу и днище;

- опоры цилиндрической формы, которая в процессе водоснабжения заполняется водой.

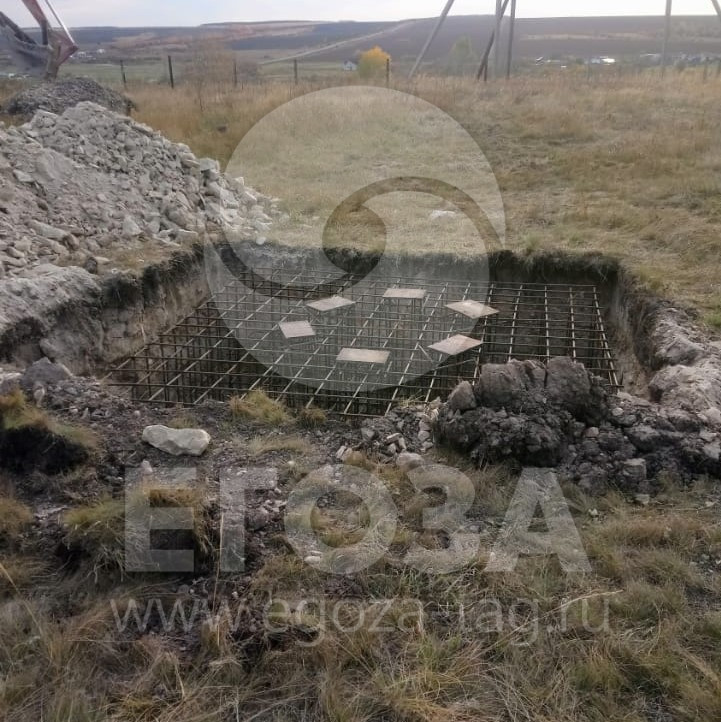

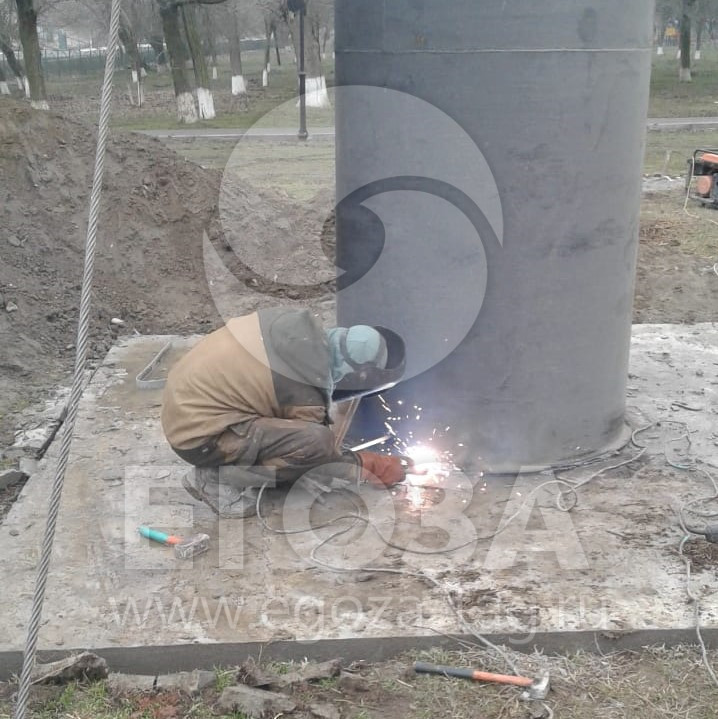

Для монтажа опоры понадобиться ряд закладных и соединительных деталей, использование которых обеспечит надежность конструкции на монолитном фундаменте из железобетона.

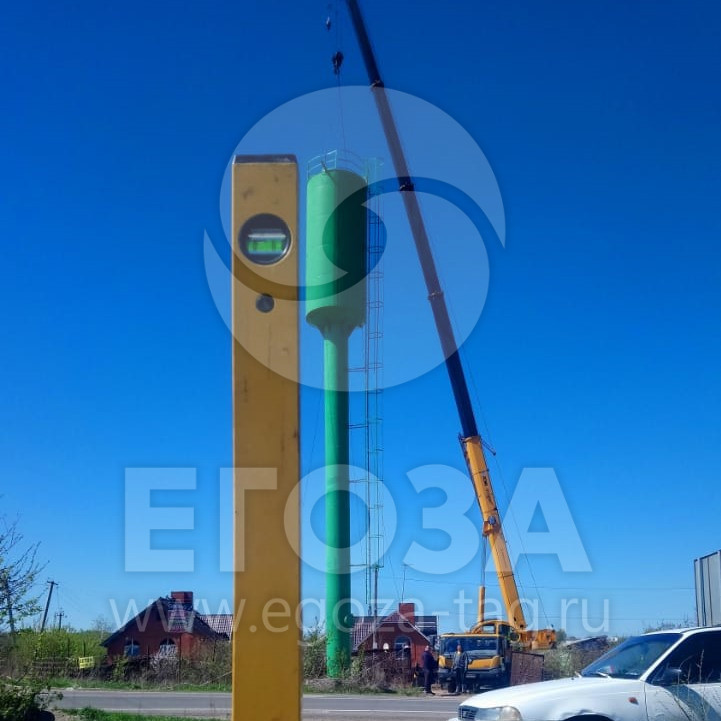

Монтаж водонапорной башни Рожновского 15 м3, 25 м3, 50 м3, 160 м3

1. Единственно аккредитованная и допущенная к проведению сборочно-наладочных работ строительно-монтажная организация допускается к осуществлению монтажа. В ее обязанности также входит следовать всем требованиям проекта производимых работ.

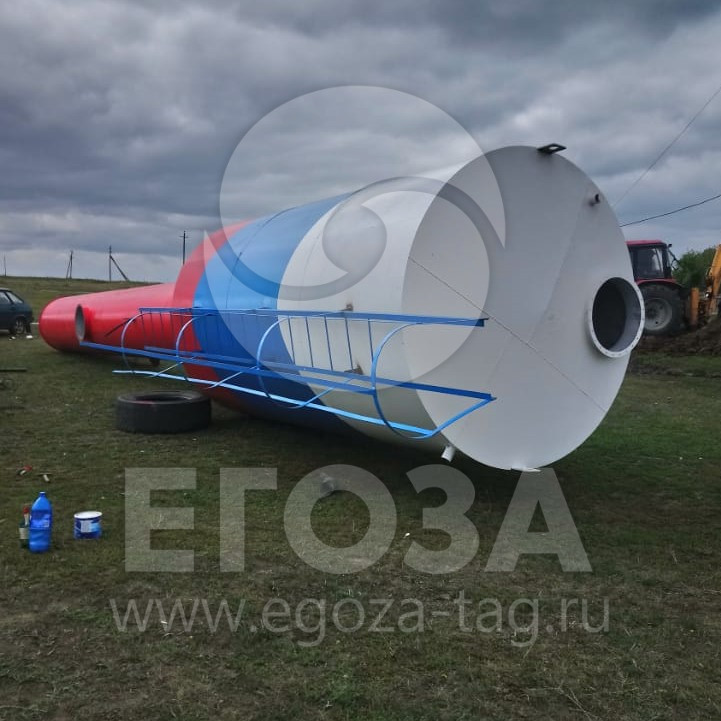

2. Сборка башни на земле в положении горизонтально.

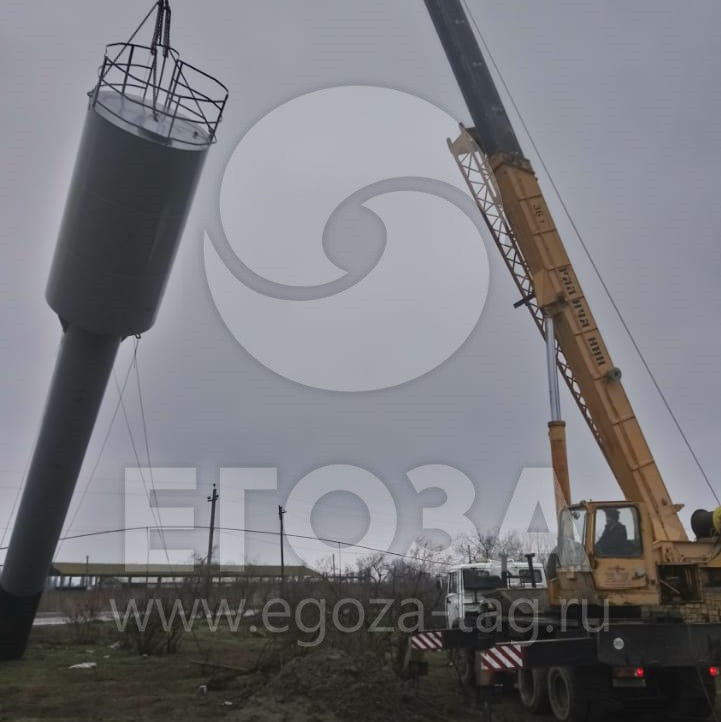

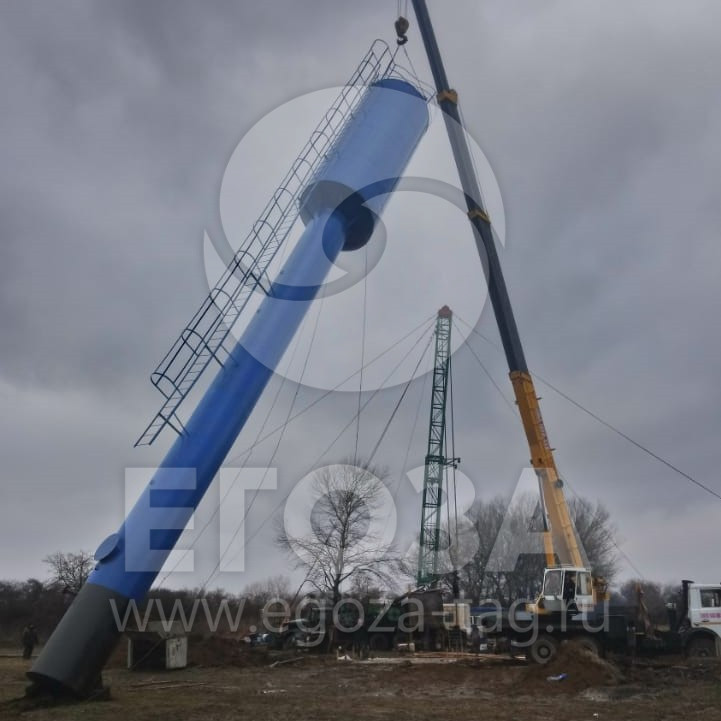

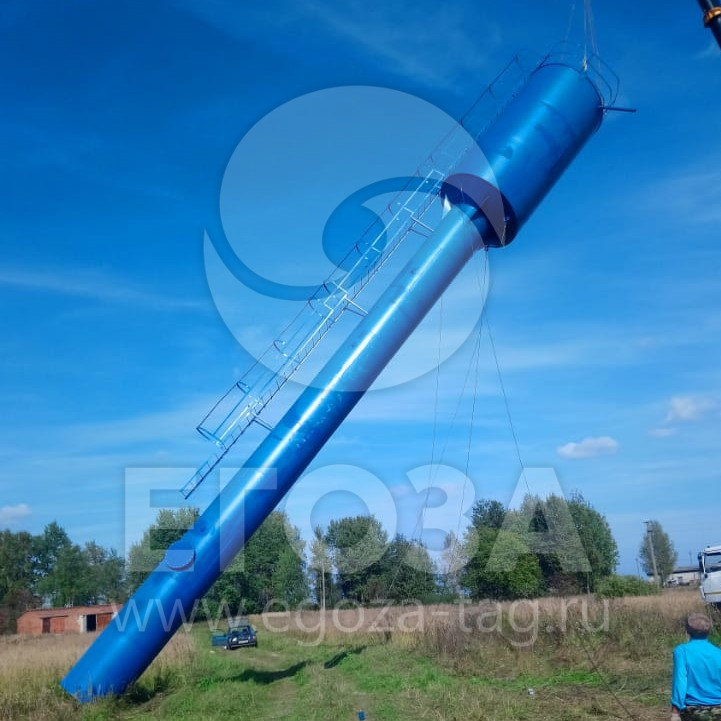

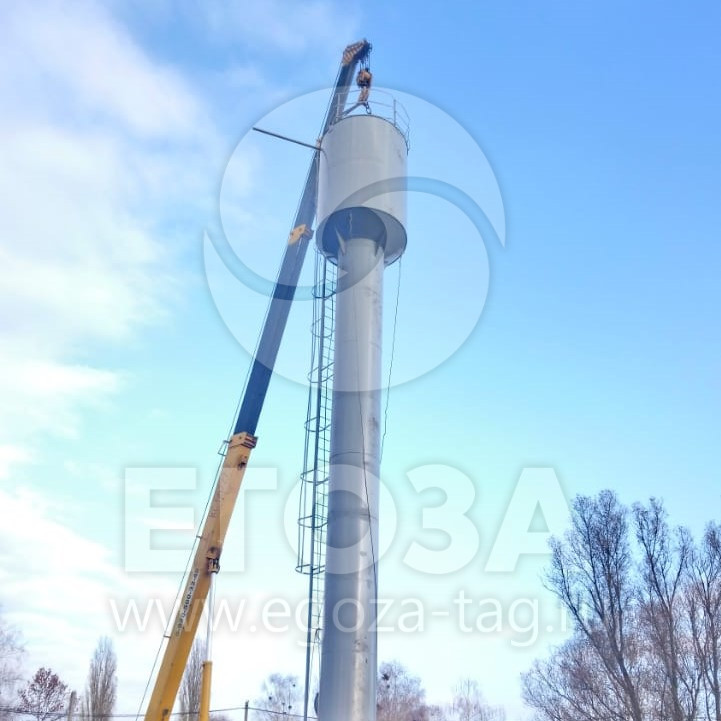

3. Установка в вертикальное положение посредством крана стрелового типа.
4. Монтаж днища опоры только после проведения проверки на соответствие приемлемым нормам отклонения от вертикальности.
5. Тестирование системы после завершения всех монтажных работ.

Водопроводная арматура укладывается в колодец, располагаемый вблизи водонапорной башни рожновского.

Интересно!

Водонапорные башни системы рожновского – не утепленные конструкции. Возможность их эксплуатации обеспечивается не дорогостоящими утеплителями или проведением специальных работ, а естественным образованием тепловой рубашки. Последняя гарантирует всю необходимую теплоизоляцию.

Водонапорная башня Рожновского (ВБР 15, 25, 50, 160 м3) : обслуживание

Все обязанности по техническому обслуживанию конструкции традиционно возлагаются на организацию, которой используется ВБР. Действия во время возникновения каких-либо неисправностей или неполадок являются полной ответственностью пользователя.

Рекомендуется незамедлительно прекратить эксплуатацию системы при возникновении малейших подозрений в неисправности системы, слить воду до момента устранения «поломки».

Не забывайте, что срок службы водонапорных башен системы рожновского, а также безопасность обслуживающего персонала напрямую зависят от вашей способности следовать и соблюдать все технические требования, осуществлять корректную эксплуатацию и контроль исправности рабочих характеристик конструкции.

Ищете организацию, где возможно приобрести или заказать изготовление водонапорной башни системы Рожновского? Группа компаний «Егоза» рада предложить свои услуги по изготовлению и монтажу этой проверенной временем и хорошо зарекомендовавшей себя конструкции.
